|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| معدات تزوير: | ماكينة الضغط الهيدروليكي ذات القالب المفتوح 8000T | طلب: | أجزاء الآلات |
|---|---|---|---|
| عملية الذوبان: | EF + LF + VD | نسبة تزوير: | ≥4 |
| المعالجة الحرارية: | N + T Q + T. | الوزن الأقصى: | 80 طن |
الصلب المقاوم للصدأ الصلب الجهاز الهيدروليكي الضخم

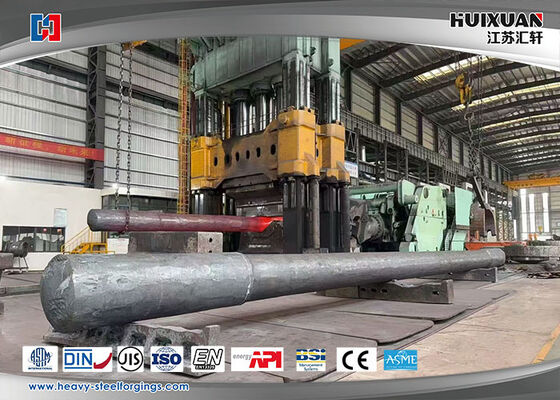

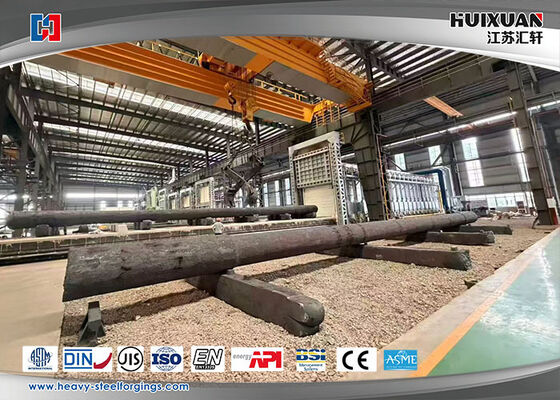

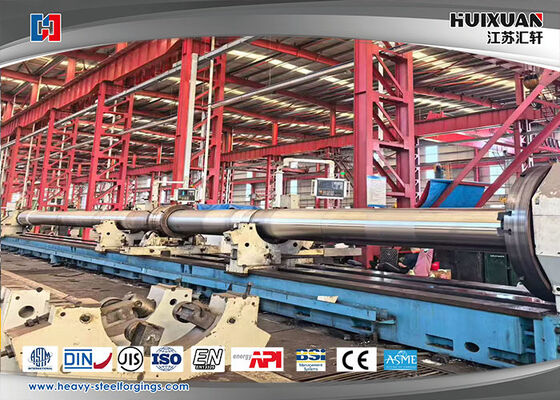

عمود مطبوع يزن 100 ألف طن مصنوع من مادة مزورة من 30Cr2Ni2Mo ووزنه 97 طناًالقطر الخارجي للمنتج النهائي هو 800mm والطول الإجمالي هو 20400ملم
30Cr2Ni2Mo (الصينية القياسية سبائك مطفأة والصلب المقاوم)
المعيار: GB/T 3077-2015، الرمز الرقمي الموحد: A50300
إنه فولاذ كري-ني-مو معتدل الكربون ومتصلب، يمتلك صلابة ممتازة، وقوة عالية جنبا إلى جنب مع صلابة جيدة، مقاومة قوية للصدمة ومقاومة للتعب،مناسبة للصناعات الصناعية الثقيلة.
الدرجات المكافئة الخارجية: 30CrNiMo8 (1.6580) ، SNCM431 (JIS)
1التركيب الكيميائي (% الكتلة)
ج: 0.26 ‰ 0.34
سي: 0.17 ′′ 037
Mn: 0.50 ‰ 0.80
الـ (كـر) 1.8020
ناي: 1.80 ‰2.20
مو: 0.3050
P ≤ 0.030؛ S ≤0.030؛ Cu ≤0.30
وظيفة السبائك: Cr و Ni يحسنان إلى حد كبير من القدرة على الصلبة والصلابة ؛ Mo يقلل من هشاشة الصلابة ويعزز استقرار الصلابة.
2الخصائص الميكانيكية القياسية بعد التخفيف والتصلب (عينة φ25 ملم، 850 درجة مئوية التخفيف الزيت + التصلب)
قوة الشد (Rm): ≥980 MPa
قوة الجهد (ReL): ≥835 MPa
التمدد (أ): ≥10٪
تخفيض المساحة (Z): ≥50٪
طاقة الاصطدام KV2: ≥71 J
صلابة بعد التسخين / تسليم الحرارة العالية: ≤269 HBW
الملاحظة: خصائص ميكانيكية في القلب سوف تنخفض بالنسبة للصقاقات ذات سمك القطع أكثر من 80 مم ؛ يجب زيادة عامل السلامة في التصميم.
القطر الحرج لتهدئة الزيت: حوالي 120 ملم. يمكن أن يحصل النحاسات في حدود φ150 ~ 250 ملم على بنية صغيرة متجانسة نسبياً ، أفضل بكثير من 42CrMo.
3عملية المعالجة الحرارية الموصى بها
التصنيع
نطاق درجة حرارة التصنيع: 1180~850°C؛ درجة حرارة التصنيع النهائية ≥850°C؛ تبريد بطيء بعد التصنيع (تبريد الرمل / تبريد الفرن) لتجنب الشقوق.
التخفيف والتصلب (الطريق التقليدي)
التخفيف: 850 ∼ 870 درجة مئوية ، وقت احتجاز كاف ، تبريد الزيت (صلابة التخفيف HRC 46 ∼ 52)
التجمد: 540 ∼ 620 درجة مئوية، تبريد بالزيت / تبريد بالماء (تجنب نطاق هشاشة التجمد؛ التبريد السريع بعد التجديد لتحسين الصلابة)
درجة الحرارة عند 540 درجة مئوية: قوة عالية ، صلابة حوالي 320 ∼ 350 HB
درجة حرارة عند 600 درجة مئوية: قوة متوازنة وصلابة ، صلابة حوالي 280 ∼ 310 HB
تعزيز السطح
يمكن تطبيق النتريد / النتريد الأيوني (مثالي للدراجات ، ومجلات العمود). لا ينصح بتكربير بسبب محتوى الكربون المتوسط. يتوفر تصلب التحفيز محلي عالي التردد.
| مواد أخرى | 4140,4130،18CrNiMo7-64340,4330,1.7225 |
| معدات التصنيع | 8000T هيدروبريس مفتوح |
| التطبيق | |
| عملية الذوبان | EF+LF+VD |
| عملية الإنتاج | |
| نسبة التشكيل | |
| المعيار المعمول به | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| المعيار التنفيذي | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| سلطة التصديق | ISO9001:2008، TÜV ، BV ، LR ، ABS ، RINA ، GL ، KR ، DNV ، NK ، PED. |
| مدة التسليم | |
| |
| الخدمة | شملت خدماتنا التصنيع، والعملية، والمعالجة الحرارية، والتصنيع النهائي، والتغليف، والخدمات اللوجستية المحلية، وتخليص العملاء والنقل البحري.لقد أخذنا متطلبات العملاء كشيء رئيسي، والاهتمام بجودة المنتجات. |
خصائص مخصصة
| عناصر المواد | ج | نعم | م | (ب) | S | سي سي | نـي | (مو) | |
| 4140 | 0.38-0.43 | 0.15-0.35 | 0.60-0.90 | ≤0.035 | ≤0.040 | 0.80-110 | ... | 0.15-0.25 | - |
| 4130 | 0.28-0.33 | 0.15-0.35 | 0.40-0.60 | ≤0.035 | ≤0.040 | 0.80-110 | ... | 0.15-0.25 | |
| 18CrNiMo7-6 | 0.15-0.21 | 0.17-0.35 | 0.50-0.90 | ≤0.025 | ≤0.025 | 1.50-180 | 1.40-170 | 0.25-0.35 | |
| 4340 | 0.38-0.43 | 0.15-0.35 | 0.60-0.80 | ≤0.035 | ≤0.040 | 0.70-0.90 | 1.65-2.00 | 0.20-0.30 | - |
| | | | | | | | |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥12 | ≥25 | V | ≥40 | ≤ 250 هب |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥ 71 | ≤ 229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥ 47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥ 55 | V | ≥ 78 | ≤179HBS |
إجراءات العملية
مراقبة جودة تدفق عملية التصنيع: Raw material steel ingot into warehouse(test the chemical content) → Cutting→ Heating(Furnace temperture test) → Heat treatment after forging(Furnace temperture test) Discharge the furnace(blank inspection)→ Machining→ Inspection(UT"MT,Visual diamention, hardness) → QT→ التفتيش ((UT, properties mechanical, hardness, grain size) → التصنيع النهائي→ التفتيش (الأبعاد) → التعبئة والتسمية ((طابع الفولاذ، العلامة) → التخزين الشحن
البند التجاري
| الوزن القصوى | 80T |
| الـ MOQ | 1PC |
| وقت التسليم | 20-50 يوم |
| الحزمة | علبة خشبية، علبة خشبية، إطار فولاذي |
| مدة التسليم | FOB؛ CIF؛ CFR؛ DDU؛ |
| مدة الدفع | T/T،LC |
| نوع الشحن | |
الكلمات الرئيسية
الأسطوانة الهيدروليكية تشمل:برميل الأسطوانة،عصا البستون ((عصا أسطوانة الزيت) ،البستون،غطاء نهاية
ملاحظة:
اتصل شخص: Mr. Arnold
الهاتف :: +86-15-15-15-81-878
الفاكس: 86-512-58360318
| مكتب المبيعات:A 1002, مبنى هواجيان، مدينة تشانغجياغانغ، مقاطعة جيانغسو، الصين | |
| +86--13914905080 | |
| arnoldxue@163.com | |
