GB/ASTM/ASME/EN صندوق جمع المياه،خزان،أنبوب،برميل

                                                                              GB/ASTM/ASME/EN صندوق جمع المياه،خزان،أنبوب،برميل

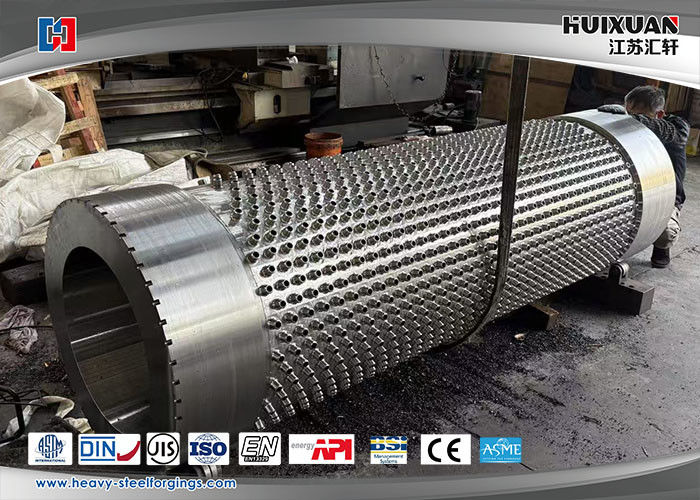

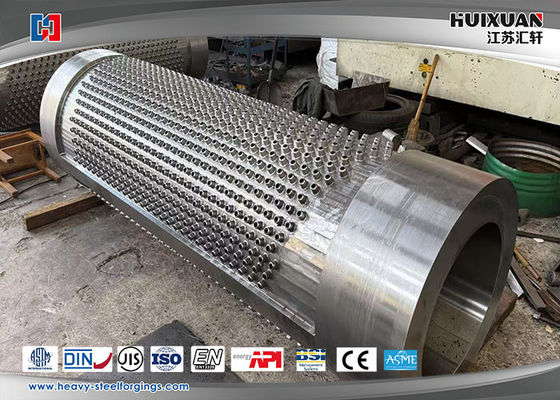

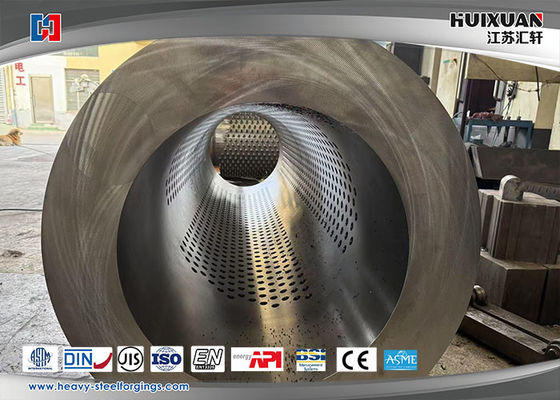

اسم المنتج: خزان جمع
المواد: WB36
مثال على سيناريوهات التطبيق

a. نظام البخار
الغرض: جمع المياه المكثفة بعد استخدام البخار، وتصريفها من خلال مصيدة البخار وإعادة تدويرها.
تركيز التصميم: مقاومة درجات الحرارة العالية (أكثر من 200 درجة مئوية) ، تآكل مضاد للأكسجين (مع تركيب جهاز تبريد هيدروفوبي).

نظام الهواء المضغوط
الاستخدام: لفصل الرطوبة وبقع الزيت من الهواء المضغوط وحماية المعدات في الأسفل.
تركيز التصميم: منفصل غاز سائل مدمج ، يجب أن تكون المواد مقاومة للزيت (مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المطلي).

1تعريف ومعيار أنابيب الفولاذ WB36
المعيار الوطني المقابل: GB/T 5310-2017 "أنابيب الفولاذ الخالية من اللمسات للكوزات عالية الضغط" (النسخة القديمة كانت GB5310) ، مع درجة 20G.بعض الشركات معتادة على تسميتها WB36 (والتي قد تكون مرتبطة بالمعايير الألمانية أو الممارسات الصناعية).
المعايير الدولية: المواد المماثلة تتوافق مع ASTM A106 Gr.B، EN 10216-2 P24، الخ.
يتم استخدامه أساسًا في المكونات عالية درجة الحرارة والضغط عالية مثل السوبر هيترز و إعادة التسخين والإقتصاديات في غلايات محطات الطاقة.

2التركيب الكيميائي والخصائص الميكانيكية
متطلبات المشروع
التركيب الكيميائي لـ C (كربون): 0.17٪ ~ 0.23٪ ، Si (السيليكون) 0.35٪ أو أقل ، Mn (Mn): 0.35٪ ~ 0.65٪
محتوى عناصر السبائك مثل Cr (الكروم) و Mo (الموليبدينوم) منخفض للغاية (الصلب الخالص منخفض الكربون)
قوة الشد ≥410 MPa
قوة الجهد ≥245 MPa
إطالة ≥21٪ (لا يوجد شقوق بعد اختبار الانحناء البارد)
"WB36" هو نوع من أنابيب الفولاذ السامة المستخدمة في غلايات الضغط العالي،تطبق بشكل رئيسي في صناعة الطاقة (مثل المكونات عالية درجة الحرارة والضغط العالي مثل السوبر هيترز وأجهزة إعادة التدفئة في غلايات محطات الطاقة).

3سيناريوهات التطبيق والمزايا
البيئة عالية درجة الحرارة والضغط العالي
درجة حرارة التشغيل: 450 °C إلى 550 °C (يجب النظر في أداء الزحف للاستخدام طويل الأجل).
ضغط العمل: ≤10 MPa (اعتمادًا على تصميم الغلاية).
الوسائط المطبقة: البخار، البخار المفرط الحرارة.
(2) المزايا المادية
التكلفة المنخفضة: مقارنةً بأنابيب الفولاذ السبائك (مثل 15CrMo و 12Cr1MoV) ، فإن WB36 أرخص.
أداء معالجة جيد: سهل لحام و ثني بارد إلى شكل.
مقاومة الأكسدة: يظل فيلم الأكسيد السطحي مستقرًا في البخار عالي درجة الحرارة.

4- اعتبارات التصميم والتصنيع
(1) عملية اللحام
طريقة اللحام: يجب اعتماد لحام قوس الأرغون (TIG) أو لحام قوس الأقطاب الكهربائية (SMAW). يتطلب المعالجة الحرارية (تخفيف الإجهاد) بعد اللحام.
اختيار مادة اللحام: يوصى باستخدام أقطاب كهربائية من سبيكة منخفضة تتطابق مع المادة الأساسية (مثل J507).
الاختبار غير المدمر: يجب أن تخضع طبقات اللحام لـ RT (اختبار الأشعة) أو UT (اختبار الموجات فوق الصوتية).
(2) المعالجة الحرارية
التطبيع + التشديد: القضاء على الإجهاد المتبقي لحام وتعزيز صلابة المادة.
المعالجة بالحلول (إن لزم الأمر): بالنسبة للأجزاء المشوهة المعالجة باردة.
(3) التآكل والارتداء
التآكل المتوسط: في البيئات البخارية التي تحتوي على الكبريت، يجب إيلاء الاهتمام للكبريت التآكل التوتر الضغط (SSCC) ، وينبغي إجراء معالجة السطح إذا لزم الأمر.
ارتداء التآكل: في المناطق ذات معدلات تدفق عالية (مثل المرفقين) ، يجب زيادة سمك الجدار أو تطبيق طلاءات مقاومة للاستعمال.

5مقارنة مع مواد أخرى

المواد WB36 (20G) ، 15CrMo، 12Cr1MoV
درجة الحرارة المطبقة: ≤550°C، ≤550°C، ≤580°C
القوة متوسطة إلى عالية وحتى أعلى
التكلفة منخفضة إلى متوسطة
خصائص مضادة للأكسدة ممتازة

9ملخص
WB36 (20G) هو مادة أنابيب الغلاية عالية الضغط ذات التكلفة الفعالة ، مناسبة لكونات تحمل الضغط في غلايات محطات الطاقة التقليدية.يجب إيلاء اهتمام خاص لعملية اللحامفي الأنظمة عالية درجة الحرارة والضغط العالي،من المستحسن الجمع بين تحليل العناصر المحدودة لتحسين التصميم الهيكلي وضمان التشغيل الآمن والموثوق به.
