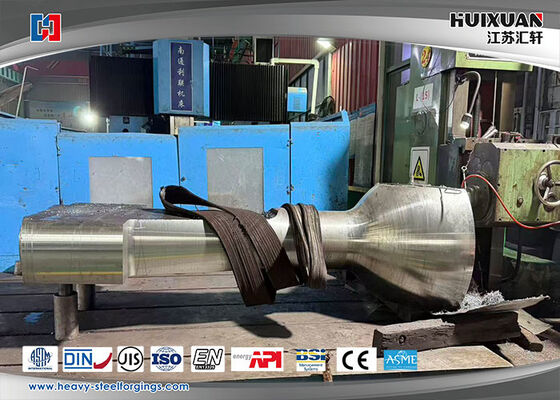

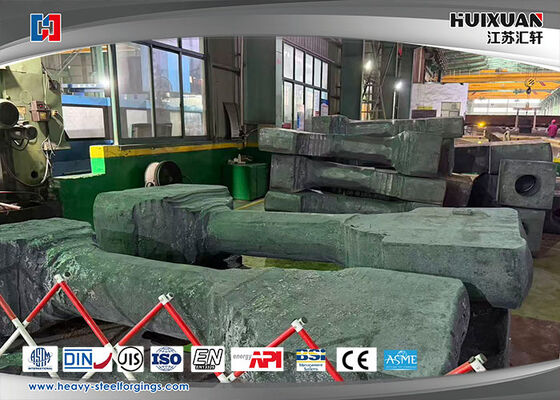

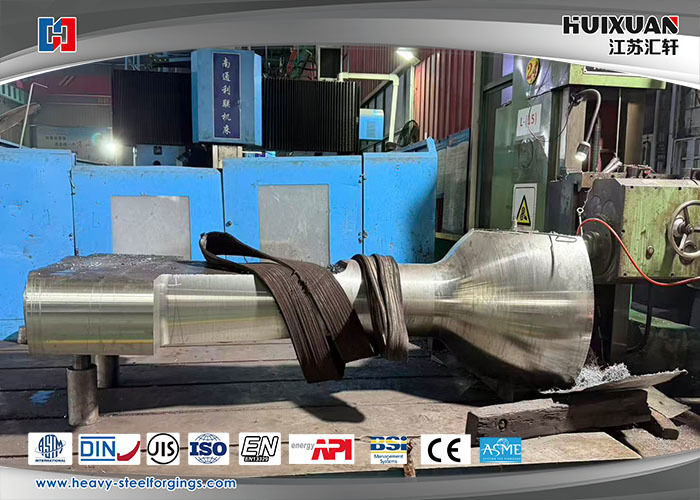

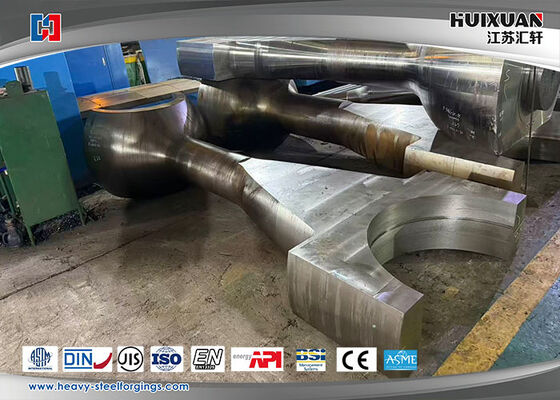

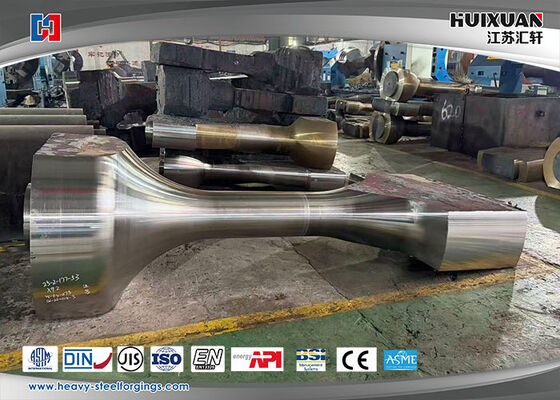

وصلة فولاذية كربونية شديدة التحمل، معيار ASTM، وصلة بحرية

                              وصلات فولاذية كربونية شديدة التحمل وفقًا لمعيار ASTM

مقدمة حول تعزيز قضبان التوصيل لمحركات الديزل البحرية
تعتبر قضبان التوصيل لمحركات الديزل البحرية مكونًا أساسيًا وحاسمًا في نظام الطاقة للسفينة. وباعتبارها الجزء الأساسي لنقل الحركة الذي يربط المكبس وعمود المرفق، فإنها تتحمل المهمة الهامة المتمثلة في تحويل الحركة الخطية الناتجة عن احتراق الوقود إلى حركة دورانية. في ظل ظروف العمل القاسية مثل الملاحة البحرية والنقل الثقيل، يرتبط أداؤها ارتباطًا مباشرًا بكفاءة دفع السفينة، واقتصاد الوقود، وسلامة الملاحة.
 المزايا الأساسية والميزات التقنية للمنتج
1. خصائص ميكانيكية ممتازة
قدرة تحمل عالية: مصنوعة من مواد فولاذية سبائكية عالية الجودة مثل 42CrMo، 34CrNiMo6، و 40CrNiMoA، بعد معالجة التبريد والتطبيع، يمكن أن تصل قوة الشد إلى أكثر من 900 ميجا باسكال، وقوة الخضوع ≥825 ميجا باسكال
مقاومة ممتازة للإجهاد: مقارنة بالصب، تظهر المطروقات زيادة في قوة الإجهاد بنسبة 30٪ -50٪، مما يمكنها من تحمل أحمال دورية لآلاف المرات في الدقيقة
عملية تصنيع دقيقة: تقلل تقنية الشكل شبه النهائي من المعالجة اللاحقة، حيث تصل دقة فتحة النهاية الكبيرة لقضيب التوصيل المطروق إلى مستوى IT8، وخطأ التوازن الديناميكي ≤5 جم · سم

2. قابلية التكيف مع البيئات الخاصة
مقاومة التآكل في البيئة البحرية: يتم استخدام عمليات معالجة السطح مثل النتردة والفوسفات لمقاومة التآكل من رذاذ الملح والبيئات الرطبة بفعالية
استقرار درجة الحرارة العالية: الحفاظ على الاستقرار الأبعادي في بيئة غرفة الاحتراق ذات درجة الحرارة العالية لمنع التشوه الحراري وصدوع الإجهاد
مقاومة التلوث الحيوي: يقلل الطلاء الخاص من تأثير التلوث الحيوي البحري على تبديد الحرارة

3. تصميم خفيف الوزن وفعال
هيكل محسّنة للطوبولوجيا: من خلال اعتماد تصميمات محسّنة مثل المقاطع العرضية على شكل حرف I، يتم تحقيق تأثير تقليل الوزن بنسبة 15٪ -20٪
معالجة سطح دقيقة: خشونة السطح Ra≤1.6 μm، مما يحسن تكوين طبقة الزيت ويقلل من فقدان الاحتكاك بنسبة تصل إلى 12٪
ثانيًا. معايير المواد وعملية التصنيع
اختيار المواد
نوع المحرك المواد الشائعة عملية المعالجة الحرارية خصائص الأداء
محرك ديزل كبير بطيء السرعة، فولاذ كربوني 35، 40، 45، تطبيع + تشغيل خشن + تلدين، يضمن الصلابة، مع متطلبات إجهاد منخفضة
محركات الديزل متوسطة وعالية السرعة 45Cr، 35CrMo، 42CrMo تبريد وتطبيع قوة عالية، إجهاد عالي
محرك ديزل عالي السرعة وعالي الطاقة 40Cr، 35CrMo، 42CrMo، 18Cr2Ni4WA تبريد وتطبيع + تقوية السطح إجهاد عالي جدًا وصلابة تأثير عالية
نوع المحرك
المواد الشائعة
عملية المعالجة الحرارية
خصائص الأداء
محرك ديزل كبير بطيء السرعة
درجات الفولاذ الكربوني 35، 40، و 45
تطبيع + تشغيل خشن + تلدين
ضمان الصلابة، مع متطلبات منخفضة لقوة الإجهاد
محرك ديزل متوسط إلى عالي السرعة
45Cr، 35CrMo، 42CrMo
تبريد وتطبيع
قوة عالية، إجهاد عالي
محرك ديزل عالي السرعة وعالي الطاقة
40Cr، 35CrMo، 42CrMo، 18Cr2Ni4WA
تبريد وتطبيع + تقوية السطح
إجهاد عالي جدًا وصلابة تأثير عالية

تدفق عملية التصنيع
1. تحضير المواد: اختيار سبائك فولاذية عالية الجودة
2. عملية التشكيل: استخدام تقنية التشكيل متعدد الاتجاهات لضمان خطوط تدفق معدنية مستمرة
3. المعالجة الحرارية: التبريد والتطبيع لتعزيز الخصائص الميكانيكية الشاملة
4. التشغيل الدقيق: تشغيل آلة CNC لضمان الدقة الأبعاد
5. تقوية السطح: ينتج عن السفع بالخرز إجهاد انضغاطي متبقي، مما يعزز بشكل كبير قوة الإجهاد
6. فحص الجودة: كشف عيوب الجسيمات المغناطيسية للشقوق، وآلة قياس ثلاثية الإحداثيات لتفاوتات الشكل والموضع
ثالثًا. معايير الجودة ونظام الشهادات
متطلبات المعايير الوطنية
CB/T 699-2008: المعيار الصناعي الصيني لقضبان التوصيل لمحركات الديزل البحرية، والذي ينص على أن قوة الشد يجب ألا تقل عن 850 ميجا باسكال
 متطلبات دقة المعالجة: يجب أن يكون انحراف التوازي لمحاور فتحات البراغي ≤0.02 مم لكل 100 مم، ويجب أن يكون خطأ الاستدارة لفتحة النهاية الكبيرة ≤0.01 مم
معايير الفحص: تنفيذ إجراءات مراقبة الجودة بدقة مثل فحص الجسيمات المغناطيسية، والاختبار بالموجات فوق الصوتية، والتحليل المعدني
الشهادات الدولية
يتوافق المنتج مع مختلف المعايير الدولية مثل المعيار الأمريكي، والمعيار الياباني، والمعيار الصيني، ويلبي الطلب العالمي لتصنيع السفن
رابعًا. تحليل تطبيق السوق والطلب
مجال التطبيق
في مجال السفن التجارية: السفن التجارية الكبيرة مثل سفن الحاويات، وسفن البضائع السائبة، وناقلات النفط
السفن العسكرية: السفن عالية الأداء الحساسة للوزن، مثل السفن الحربية وزوارق الدوريات
السفن الخاصة: ناقلات الغاز الطبيعي المسال، وسفن الهندسة، والسفن البحثية، وما إلى ذلك
معدات توليد الطاقة: مجموعات مولدات بحرية، مصادر طاقة احتياطية لمحطات الطاقة
حجم السوق
في عام 2025، السوق الصيني: حجم سوق قضبان التوصيل البحرية حوالي 560 مليون يوان
توقعات عام 2026: إجمالي الطلب على قضبان التوصيل ذات المسافة بين الإبر في قطاعي السفن ومعدات توليد الطاقة حوالي 1.05 مليار يوان، مع مساهمة قطاع السفن بنسبة 53٪
القدرة الإنتاجية: يمكن للمصنعين المحترفين تحقيق قدرة إنتاج سنوية تتراوح بين 8000 و 10000 مجموعة من قضبان التوصيل المتخصصة ذات التجويف الكبير
