| نسبة تزوير: | ≥3.5 | موك: | 1 قطعة |
|---|---|---|---|
| أسلوب النفخ: | تزوير | الوزن الأقصى: | 50 طن |
| موعد التسليم: | 30-60 يومًا | عملية الذوبان: | EF + LF + VD |
| مادة: | فُولاَذ | المعالجة الحرارية: | N + T Q + T. |

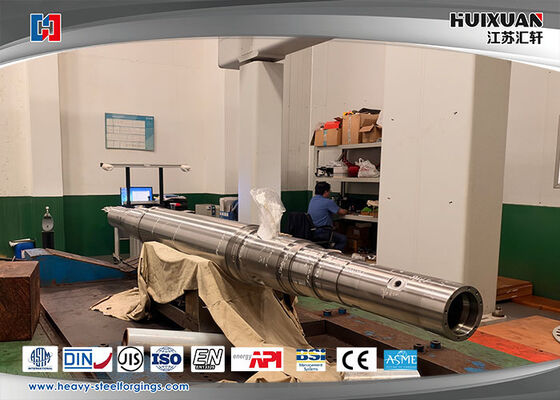

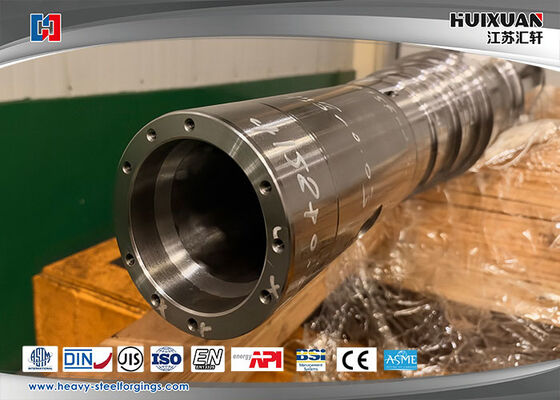

مصنع عمود محرك مطروق | تشكيل عمود محرك مخصص وتشغيل دقيق
إن أعمدة المحركات المطروقة الخاصة بنا مصممة للمحركات الصناعية، ومعدات نقل الطاقة، والمولدات، والمضخات، والضواغط، وغيرها من الآلات الدوارة الثقيلة حيث تكون القوة والدقة الأبعاد والموثوقية طويلة الأمد أمرًا بالغ الأهمية.يتم تصنيع أعمدة المحركات الخاصة بنا من خلال عملية خاضعة للرقابة من التشكيل والمعالجة الحرارية والتشغيل والفحص، وهي مصممة لتحمل عزم دوران عالٍ، ودوران مستمر، وأحمال ميكانيكية، وظروف تشغيل متطلبة.بصفتنا مصنع تشكيل محترف، تركز شركة JIANGSU HUI XUAN NEW ENERGY EQUIPMENT CO., LTD. على عملية التصنيع الكاملة من الأجزاء المشكلة إلى الأعمدة المشغلة بدقة.
ميزات المنتج الرئيسية1. بناء مطروقيوفر التشكيل مسار تصنيع فعال لمكونات الأعمدة التي تتحمل الأحمال. اعتمادًا على حجم العمود وشكله والمادة ومتطلبات الإنتاج، يمكن اختيار طرق التشكيل المناسبة لتحقيق الشكل المطلوب وخصائص المواد.
يتم التحكم في عملية التشكيل بعناية للحصول على بنية داخلية مستقرة وأداء ميكانيكي موثوق.2. تشغيل دقيقبعد التشكيل والمعالجة الحرارية، يتم تشغيل العمود بدقة وفقًا لرسم الهندسة.
الخراطة الخشنة والتشطيب
التفريز
تشغيل المفتاح
تشغيل الخيوط
التجويف
التجليخ
عمليات تشغيل مخصصة أخرى
يمكن تشغيل المناطق الحرجة مثل محامل المحور، والأكتاف، وأسطح التركيب، ونهايات العمود بدقة وفقًا للتفاوتات الأبعاد والهندسية المحددة.
3. معالجة حرارية خاضعة للرقابة
تعد المعالجة الحرارية جزءًا مهمًا من تصنيع أعمدة المحركات المطروقة لأن الخصائص الميكانيكية المطلوبة تعتمد على درجة المادة وشكل العمود وظروف التشغيل.
اعتمادًا على المواصفات، قد تشمل مسارات المعالجة المتاحة:
التطبيع
التلدين
التبريد والتطبيع
التصلب بالحث
عمليات معالجة حرارية محددة أخرى
يتم تحديد العملية المناسبة وفقًا لمواصفات المواد والتطبيق النهائي بدلاً من استخدام عملية قياسية واحدة لكل عمود.
4. التحكم في المواد
يمكن تصنيع أعمدة المحركات من درجات مختلفة من الفولاذ الكربوني، أو الفولاذ السبائكي، أو الفولاذ المقاوم للصدأ وفقًا للمتطلبات الفنية.
قد تشمل اختيارات المواد الشائعة لتطبيقات الأعمدة:
الفولاذ الكربوني
الفولاذ متوسط الكربون
الفولاذ السبائكي
درجات مواد مخصصة
يمكن مطابقة اختيار المواد مع متطلبات القوة، والمتانة، ومقاومة التآكل، ومقاومة التآكل، وبيئة التشغيل.
يمكن التحقق من التركيب الكيميائي والخصائص الميكانيكية وفقًا لمعيار المواد ومتطلبات المشروع المعمول بها.
مراقبة الجودة
بالنسبة لعمود المحرك، فإن الدقة الأبعاد وحدها ليست كافية. يمكن أن يعتمد أداء العمود أيضًا على الاستقامة، والتركيز، والاهتزاز، وحالة السطح، والصلابة، والعلاقة بين ميزات التشغيل الحرجة.
قد تشمل عملية مراقبة الجودة لدينا:
فحص المواد الخام
التحقق من التركيب الكيميائي
التحكم في عملية التشكيل
اختبار الصلابة

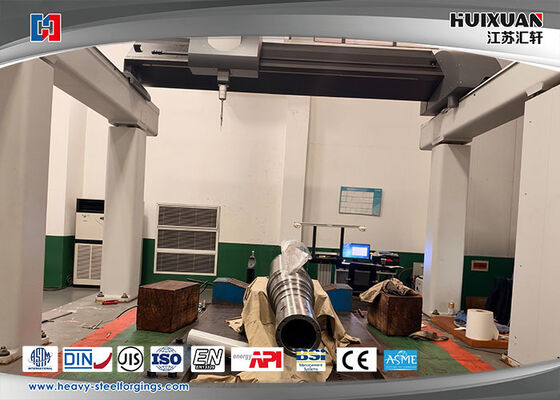

الفحص الأبعادي
فحص السطح
الاختبار بالموجات فوق الصوتية عند الحاجة
الاختبار بالجسيمات المغناطيسية عند تحديده
فحص التشغيل النهائي
وثائق المواد والفحص
تساعد هذه العملية في الحفاظ على الاتساق من الجزء المشكل إلى عمود المحرك النهائي.
أعمدة محركات مطروقة مخصصة
نقوم بتصنيع أعمدة المحركات وفقًا لرسومات العملاء، والمواصفات الفنية، ومتطلبات المواد، وظروف التطبيق.
قد تشمل الميزات المخصصة:
تصاميم أعمدة متدرجة
أعمدة ذات قطر كبير
أعمدة طويلة
مفاتيح
تروس مسننة
أقسام ملولبة
محامل محور دقيقة
أقسام تركيب خاصة
نهايات أعمدة مخصصة
بالنسبة لمكونات الأعمدة المعقدة، يقوم فريق الهندسة لدينا بتقييم العلاقة بين الأبعاد النهائية وجزء التشكيل، وسمك التشغيل، والمعالجة الحرارية، واختيار نقطة المرجع، ومتطلبات التشغيل النهائية.
عملية التصنيع
مسار التصنيع النموذجي هو:
اختيار المواد → القطع → التسخين → التشكيل → المعالجة الحرارية → التشغيل الخشن → التشغيل الدقيق → الفحص → حماية السطح → التعبئة
يتم تعديل العملية الدقيقة وفقًا للمادة، وأبعاد العمود، والشكل، والتفاوتات، ومتطلبات المعالجة الحرارية، ومواصفات الفحص.
تتطلب الأعمدة المطروقة عادةً تشغيلًا نهائيًا بعد المعالجة الحرارية لتحقيق الدقة الأبعاد والتشطيب السطحي المطلوب.
التطبيقات
المحركات الكهربائية الصناعية
المولدات
أنظمة نقل الطاقة
المضخات
معدات التعدين
الآلات الثقيلة
معدات الطاقة
المعدات البحرية
الآلات ذات التروس
معدات دوارة مخصصة
لماذا تختار أعمدة المحركات المطروقة الخاصة بنا؟
قدرة التشكيل
نحن نركز على المكونات المطروقة ويمكننا تطوير مسار التشكيل وفقًا لتصميم العمود النهائي.
تشغيل دقيق
نحن نجمع بين قدرات التشكيل والتشغيل لتقليل الحاجة إلى موردين متعددين والحفاظ على تنسيق أفضل للعملية.
مراقبة الجودة
التحكم في التكلفة
يمكن تحسين مسار التصنيع حول استخدام المواد، وسمك التشغيل، وحجم الإنتاج، ومتطلبات المعالجة لتحقيق توازن عملي بين الجودة وتكلفة التصنيع.
تصنيع OEM
نحن ندعم أعمدة المحركات المخصصة المصنعة وفقًا للرسومات والمواصفات والمتطلبات الفنية.
احصل على عمود محرك مطروق مخصص
إذا كنت تبحث عن مصنع أعمدة محركات مطروقة موثوق به، فأرسل لنا رسم العمود الخاص بك، ومواصفات المواد، والأبعاد، ومتطلبات المعالجة الحرارية، والتفاوتات، والكمية المطلوبة.
يمكن لفريق الهندسة لدينا مراجعة التصميم والتوصية بمسار تصنيع مناسب من التشكيل + المعالجة الحرارية + التشغيل الدقيق لتطبيقك.
مرجع المنتجات:
المادة
50Mn,DG20Mn,25Cr2Ni4MoV,34CrNiMo6
50 طنالتطبيقعمود توصيل بين المحرك الرئيسي والمخفض، المحرك الرئيسي ومقعد التروس، المحرك الرئيسي والمغزل العالمي
عملية الصهرEF+LF+VDعملية الإنتاج
التشكيل + المعالجة الحرارية + التشغيل الخشن + التشغيل النهائي
| نسبة التشكيل | ≥3.5 |
|
المعيار المطبق |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| المعيار التنفيذي |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
|
سلطة الشهادات |
ABS,DNV,BV,GL,KR,CCS,LR,NK,RINA,RS. |
|
شروط التسليم |
تشغيل خشن (N+T)؛ تشغيل نهائي (Q+T)
|
|
آلة الاختبار |
مطياف، جهاز UT، آلة اختبار الشد والضغط، مجهر معدني، ميكرومتر خارجي، مؤشر قرص التجويف، آلة اختبار الصلابة |
|
الخدمة |
تشمل خدمتنا التشكيل، والمعالجة، والمعالجة الحرارية، والتشغيل النهائي، والتعبئة، والخدمات اللوجستية المحلية، والتخليص الجمركي، والنقل البحري. لقد أخذنا متطلبات العميل كشيء أساسي، ونهتم بجودة المنتجات. |
|
إجراء العملية: |
مراقبة جودة تدفق عملية التشكيل: |
|
سبائك الصلب الخام إلى المستودع (اختبار المحتوى الكيميائي) |
القطع → التسخين (اختبار درجة حرارة الفرن) |
|
معدات تصنيع وأجهزة فحص متقدمة؛ |
التشغيل → الفحص (UT، MT، الأبعاد المرئية، الصلابة) |
|
QT → الفحص (UT، الخصائص الميكانيكية، الصلابة، حجم الحبيبات) |
التشغيل النهائي → الفحص (الأبعاد) |
|
التعبئة والتوسيم (ختم فولاذي، علامة) → التخزين والشحن |
خصائص مخصصة |
عناصر المواد
C
V
|
50Mn |
0.48-0.56 | 0.17-0.37 | 0.70-1.00 | ≤0.035 | ≤0.035 | ≤0.25 | ≤0.30 | -- | شروط التسليم |
| Ø25 | 0.17-0.24 | 0.17-0.34 | ≤0.006 | نوع الشق | نوع الشق | 0.30-0.38 | ≤0.25 | ≥0.09 | 25Cr2Ni4MoV |
| ≥13 | ≤0.23 | ≤0.53 | ≤0.006 | نوع الشق | نوع الشق | 0.30-0.38 | 0.30-0.38 | ≥0.09 | |
| 34CrNiMo6 | 0.30-0.38 | ≤0.040 | 0.50-0.80 | ≤0.035 | ≤0.035 | 1.30-1.70 | 1.30-1.70 | 0.15-0.30 | الخاصية الميكانيكية |
| الحد الأدنى للطلب | TS/Rm (Mpa) | YS/Rp0.2 (Mpa) | EL/A5 (%) | نوع الشق | نوع الشق | HBW | HBW | 50Mn |
|
Ø25 |
≥645 |
≥390 |
≥13 |
≥40 |
V |
≥31 |
≤255HBS |
DG20Mn |
| Ø25 | ≥55 | ≥275 | ≥24 | التعبئة | 34CrNiMo6 | شروط التسليم | 750-900 | 450-600 |
| ≥13 | ≥55 | V | -40°C≥20 | ≤269HBS | شرط التجارة | |||
| الحد الأدنى للطلب | 1 قطعة | وقت التسليم | 30-60 يومًا | التعبئة | منصة خشبية، إطار فولاذي | شروط التسليم | FOB؛ CIF؛ CFR؛ DDU؛ | شروط الدفع |
T/T، LC
| نوع الشحن | بحراً، جواً |
| الميزة | تفاوت أبعاد عالي الدقة؛ |
| خصائص ميكانيكية ممتازة؛ | إنتاج أبعاد مختلفة بناءً على متطلبات العميل؛ |
| معدات تصنيع وأجهزة فحص متقدمة؛ | شخصية تقنية ممتازة؛ |
| التحكم في إجراء الإنتاج بدقة؛ | الاهتمام بحماية العبوة؛ |
| خدمة جودة كاملة. |
